（RFS型）滚轮送料机

undefined
+
  • undefined
  • 产品描述
  • 规格图表
  • 实拍视频
    • 商品名称: （RFS型）滚轮送料机
    • 商品编号: 1100350412298014720

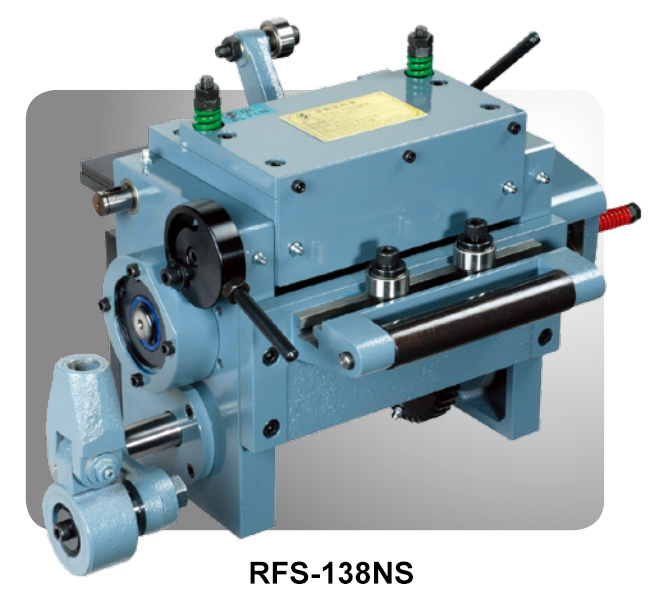

    滚轮送料机

    新型第57207号 / 新式样第26277号



    滚轮送料机优点：

    1. 生产性：可多任务程连续加工。

    2. 高速性：每分钟可达600次。

    3. 泛用性：无论材料之宽度与厚度，只需调整送料机去配合模具即可简单使用。

    4. 专用性：可依客户材料属性（异型材，亮面电镀板及各类特殊材料）设计制造。

    5. 构造简单经济实惠。

    6. 故障率低，保养容易。

    7. 冲床直接传动，不耗电。



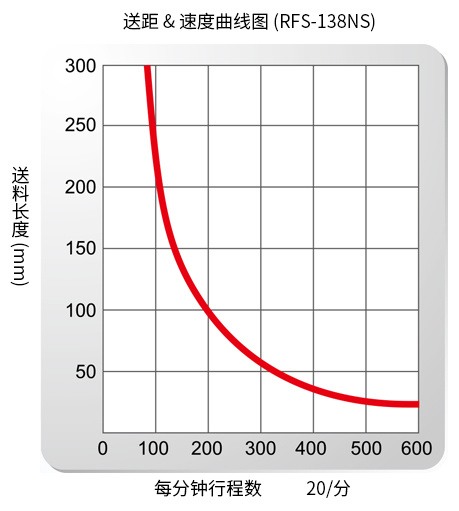

    送料精度：

    1. 依回转数及送料长度而有所不同，二般其精度可在±0.05mm（依机型别精度有所不同），若有导销作定位时，更可到达±0.01mm的精度。



    型式：

    1. 单式：适用于卷料（厚度0.15mm以上），单制品或连续冲制品时用之。

    2. 复式：适用于卷料（厚度0.15mm以下），短尺寸材料，单制品或连续冲制品时用之。





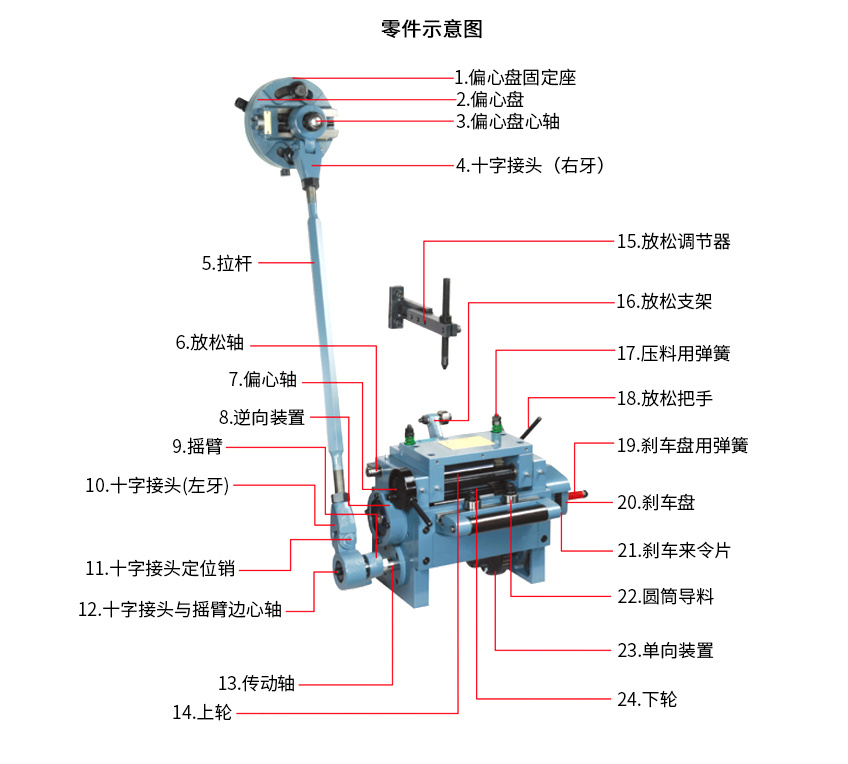

    滚轮送料机的八大特点：

    1.单向轴承

    a. 嵌有超硬合金，并配合滚柱轴承，具耐磨性、安全性精度高、寿命长。

    b. 齿轮经过热处理HRC60°，再精密研磨、传动精度高。

    2.滚轮

    a. 采用中空式·重量轻·回转惯性小，可实时停止，确保送料精度。

    b. 经热处理HRC60°镀硬铬再研磨，硬度高、耐磨性优、寿命长。

    3.碟式剎车（一般剎车装置）

    a. 采用高级离合器来令片两面完全接触，寿命长、稳定性佳、精度高

    4.逆向装置

    a. 构造和单向装置一样，能相当精确地控制下轮，长时间使用亦不会使下轮有丝毫的倒退现象，稳定性和精度相当高。

    b. 不因为冲压时所溅出的残油，而使刹车失灵产生下轮倒转，送距不准之现象。

    c. 不易产生高热。

    d. 附有超硬合金和滚柱，不易磨损。

    e. 动作方式为滚柱作圆周运动，而不是如4根导柱的直线运动，因此不会有咬死现象。

    f. 摩擦力小，所需的传动扭力相对减少，传动机构较不易损壤。

    g. 配有逆向装置，可明显提高送料速度。

    h. 特殊结构，增加了使用寿命。

    5.冲网特性

    a. 直接传动下滚轮，杜绝齿隙公差，确保送料定位精度。

    b. 放大送距调整比例 ，最适用于短送距之产品冲制（如冲网雨刷...等）

    6.特殊滚轮

    a. PU上滚轮:送料时不易压伤材料。

    b. 可调式滚轮:依料宽调整夹持料边送料不伤材料。

    c. 各类异型滚轮:如圆、扁线材，四方料...等异型材料。

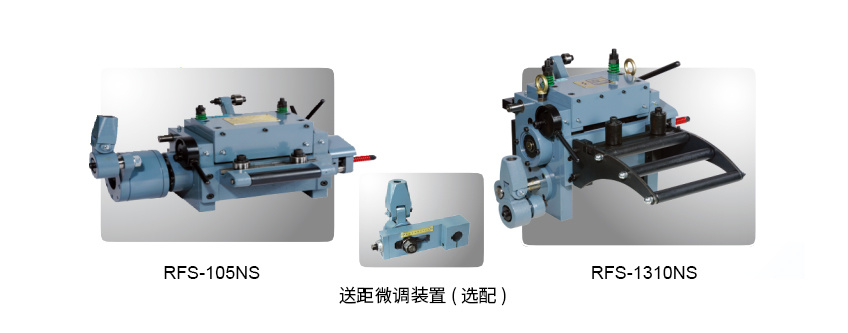

    7.送距微调装置

    a. 可缩短送距调整时间。

    8.多段式拉杆

    a. 拆换快速，送料线高调整方便，避免损伤设备。





  • 产品型号

    滚轮宽度

    (mm)

    最大送料长度

    (mm)

    材料厚度

    (mm)

    材料线高度

    (mm)

    冲床吨数

    (ton)

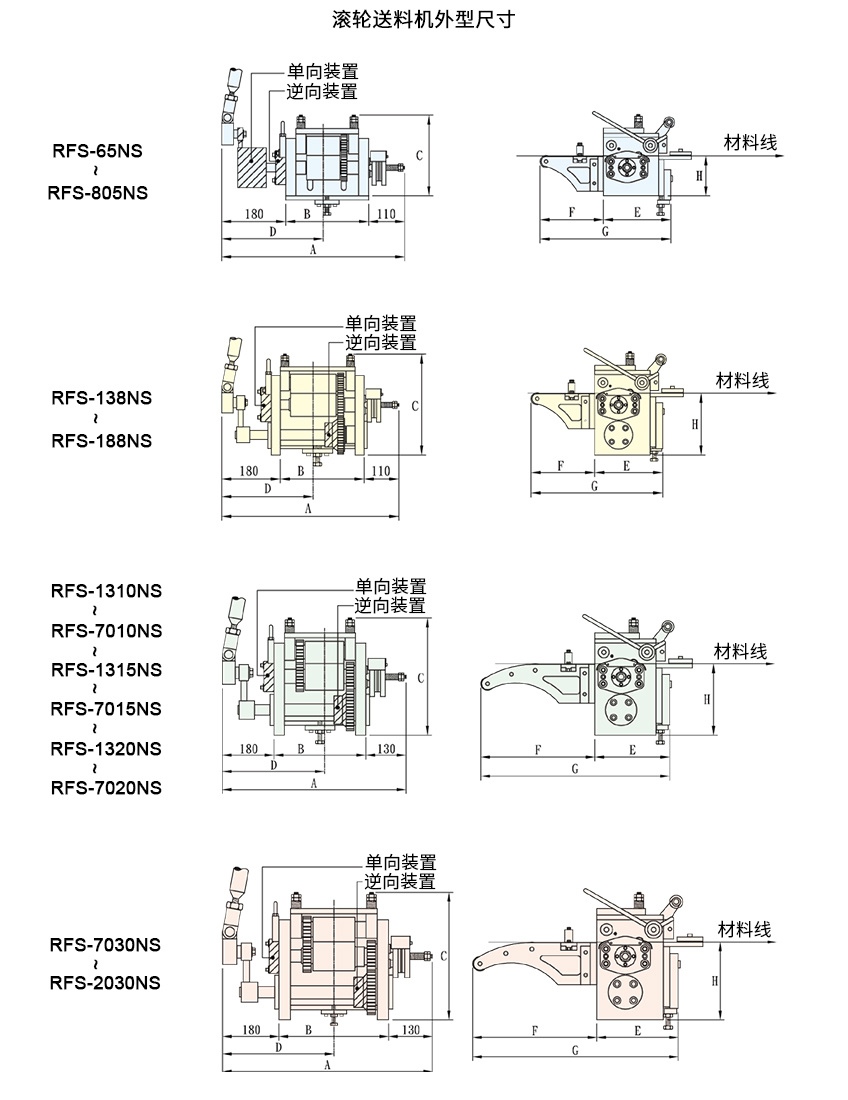

    		 外型尺寸(mm)

    整台重量

    (kg)
    A B C D E F G H
    RFS-65NS 60 50 0.1-1.6 55-100 5-20 497 207 250 272 200 95 295 120 57
    RFS-105NS 100 50 0.1-1.6 55-100 5-20 537 247 250 292 200 95 295 120 64
    RFS-205NS 200 50 0.1-1.6 55-100 20 637 347 270 342 220 125 345 120 87
    RFS-305NS 300 50 0.1-1.6 55-100 40 737 447 270 392 220 125 345 120 103
    RFS-405NS 400 50 0.1-1.6 55-100 60 837 547 270 442 220 125 345 120 121
    RFS-505NS 500 50 0.1-1.6 55-100 80 937 647 270 492 220 125 345 120 141
    RFS-605NS 600 50 0.1-1.6 55-100 110 1037 747 270 542 220 125 345 120 161
    RFS-705NS 700 50 0.1-1.6 55-100 110 1137 847 270 592 220 125 345 120 181
    RFS-805NS 800 50 0.1-1.6 55-100 110 1237 947 270 642 220 125 345 120 201
    RFS-138NS 130 80 0.1-1.6 60-120 10-60 535 275 310 276 200 95 295 185 76
    RFS-188NS 180 80 0.1-1.6 60-120 20-60 605 345 310 311 200 380 325 185 84
    RFS-1310NS 130 100 0.1-3.5 70-140 40-60 618 308 410 349 272 380 632 241 142
    RFS-2010NS 200 100 0.1-3.5 70-140 40-80 688 378 410 384 272 380 632 241 155
    RFS-3010NS 300 100 0.1-3.5 70-140 60-160 788 478 410 434 272 380 632 241 182
    RFS-4010NS 400 100 0.1-3.5 70-140 80-260 888 578 410 484 272 380 632 241 200
    RFS-5010NS 500 100 0.1-3.5 70-140 110-260 988 678 410 534 272 380 632 241 220
    RFS-6010NS 600 100 0.1-3.5 70-140 160-260 1088 778 410 584 272 380 632 241 240
    RFS-7010NS 700 100 0.1-3.5 70-140 160-260 1188 878 410 634 272 380 632 241 260
    RFS-1315NS 130 150 0.1-3.5 70-140 40-60 618 308 410 349 272 380 632 241 143
    RFS-2015NS 200 150 0.1-3.5 70-140 40-80 688 378 410 384 272 380 632 241 156
    RFS-3015NS 300 150 0.1-3.5 70-140 60-160 788 478 410 434 272 380 632 241 181
    RFS-4015NS 400 150 0.1-3.5 70-140 80-260 888 578 410 484 272 380 632 241 201
    RFS-5015NS 500 150 0.1-3.5 70-140 110-260 988 678 410 534 272 380 632 241 221
    RFS-6015NS 600 150 0.1-3.5 70-140 160-260 1088 778 410 584 272 380 632 241 241
    RFS-7015NS 700 150 0.1-3.5 70-140 160-260 1188 878 410 634 272 380 632 256 261
    RFS-1320NS 130 200 0.1-3.5 70-140 40-60 618 308 430 349 272 380 632 256 146
    RFS-2020NS 200 200 0.1-3.5 70-140 40-80 688 378 430 384 272 380 632 256 159
    RFS-3020NS 300 200 0.1-3.5 70-140 60-160 788 478 430 434 272 380 632 256 184
    RFS-4020NS 400 200 0.1-3.5 70-140 80-260 888 578 430 484 272 380 632 256 204
    RFS-5020NS 500 200 0.1-3.5 70-140 110-260 988 678 430 534 272 380 632 256 224
    RFS-6020NS 600 200 0.1-3.5 70-140 160-260 1088 778 430 584 272 380 632 256 244
    RFS-7020NS 700 200 0.1-3.5 70-140 160-260 1188 878 430 634 272 380 632 256 264
    RFS-2030NS 200 300 0.1-3.5 100-190 60-160 720 410 480 485 317 380 677 298 223
    RFS-3030NS 300 300 0.1-3.5 100-190 80-200 820 510 480 535 317 380 677 298 251
    RFS-4030NS 400 300 0.1-3.5 100-190 80-200 920 610 480 585 317 380 677 298 279
    RFS-5030NS 500 300 0.1-3.5 100-190 110-260 1020 710 480 635 317 380 677 298 307
    RFS-6030NS 600 300 0.1-3.5 100-190 110-260 1120 810 480 685 317 380 677 298 335
    RFS-7030NS 700 300 0.1-3.5 100-190 110-260 1220 910 480 735 317 380 677 298 363

    注：冲床吨数为参考资料



  •
