(GF-906N/GF-1512N)夹式送料机

undefined
+
  • undefined
  • 产品描述

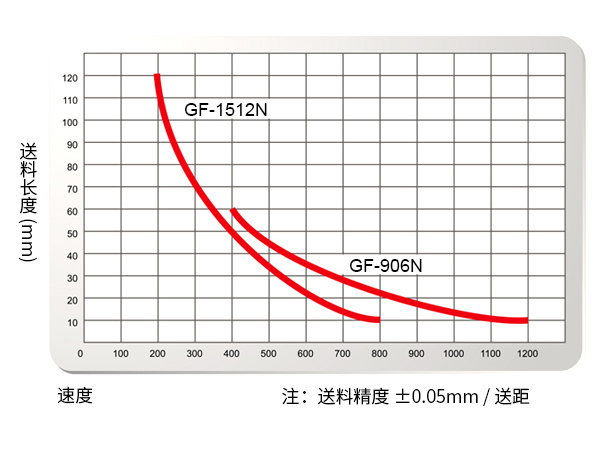

  • 规格图表
  • 实拍视频
    • 商品名称: (GF-906N/GF-1512N)夹式送料机
    • 商品编号: 1100350415187890176

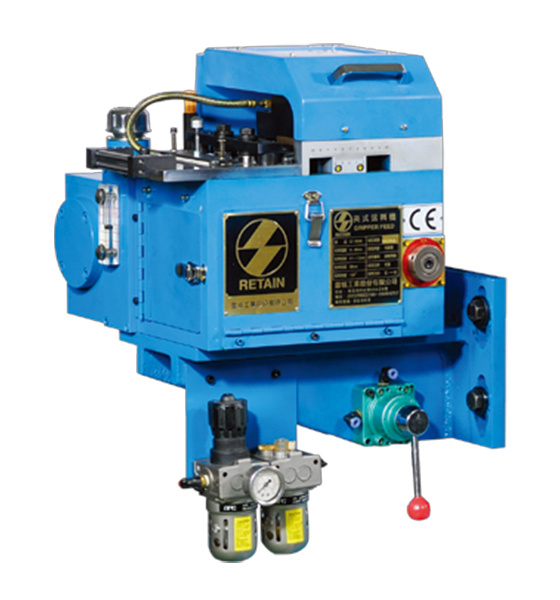

    夹式送料机 ( 单条料带 )

    适用于高速且高精度送料SPM 可达 1200 次/分

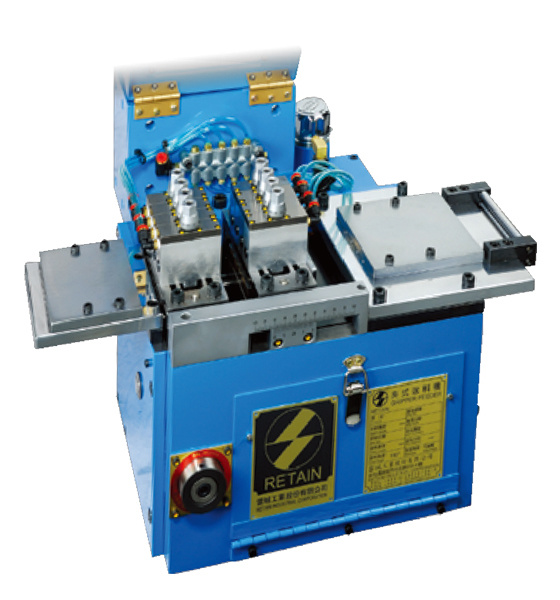

    夹式送料机 ( 多条料带 )

    适用于材料不同厚度、不同宽度SPM 可达 1200 次/分



    特点:

    1.适用于要求高速加工,且需要高精度送料的冲製品。( 每分钟送料可高达 1,200 次 )

    2.机械运转时,安静无声,不造成工作场所的噪音。

    3.材料表面不会留下任何压痕,可使冲制电镀材料、铝合金、不锈钢、铜、铁或二次工程产品厂商,得到更好的冲制成品。

    4.所有调整均採用刻划式,操作简单.稳定性佳任何人员均可轻易操作它。

    5.本体为一体成型,可避免冲压时所产生的共振而影响送料精度。



    特性:

    1.板厚调整只需依材料厚度旋转刻划即可。

    2.放松装置调整只需依模具内导销位置来旋转刻划即可。

    3.送料长度用曲轴偏心量来调整 ( 用块规方式亦可 )。

    4.上面压板为气压式 ( 压力可调整 )。

    5.材料清洁用羊毛毡。

    6.安装材料时,上下压板由空气阀手动开关来操作开闭。

    7.润滑方式 : 齿轮箱部份,固定座传动装置,传动主轴, 均为油槽式,其他轴承部份为黄油给油。

    8.可与冲床的冷却循环油系统连结,降低机构工作温度。(选配)

    9.可依需求设计能同时送不同宽度及厚度之多条料带的夹持装置。

  • 产品型号 GF-906N GF-1512N
    最大材料宽度(mm) 0 ~ 90 0 ~ 150
    材料厚度(mm) 0.1 ~ 1.5 0.1 ~ 1.5
    材料线高度(mm) 60 ~ 120 60 ~ 120
    最大料送长度(mm) 60 120
    送料角度 180°
    放松角度 可调整
    送料机构 曲轴传动
    安装位置 左边
    送料方向 左 → 右
    重量(kg) 188 220



  •
