(FGC型)凸轮驱动送料机

undefined
+
  • undefined
  • 产品描述
  • 规格图表
  • 实拍视频
    • 商品名称: (FGC型)凸轮驱动送料机
    • 商品编号: 1100350422595031040

    凸轮驱动送料机

    享有稳定的高速精密加工



    特点:

    1.适用于要求高速加工且需要高精度送料的冲制品。

    2.适用于厚薄不同,送距长短不一,材料宽度变化大,使用范围广的送料装置。

    3.不需要调整送料厚度,送距仅靠齿轮变换即可。



    特性:

    1.利用凸轮驱动的间歇送料方式。

    2.送距的变更是由 2~4 个齿轮的变换而成。

    3.仅下部滚轮驱动而上部滚轮则由弹簧压著。

    4.插入材料时,上下滚轮的放鬆则由空气阀的手动开关操作即可。

    5.润滑方式─分割器内凸轮部分为油槽式,而其他齿轮部分为浸油式。

    6.上下滚轮施有镀硬铬处理。

    7.放松装置为偏心凸轮,故放鬆角度可在 0°~180°之范围内随意调整。

  • 产品型号 FGC-150S FGC-200S FGC-300S
    最大材宽度(mm) 150 200 300
    材料厚度(mm) 0.1 ~ 1.6
    材料线高度(mm) 60 ~ 120
    送料角度 180°
    放松角度 可调整
    安装位置 左边
    送料方向 左 → 右
    重量 237 kg 267 kg 320 kg

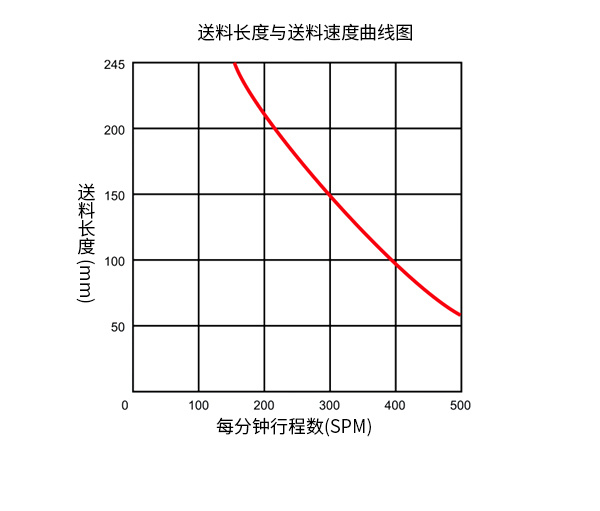

    分割数 送料长度
    12 5.5 - 61
    10 6.6 - 73
    8 8.3 - 91
    6 11 - 122
    4 16.5 - 183
    3 22 - 245
