(NLF4 / NLF5)三合一整平送料机

undefined
+
  • undefined
  • 产品描述
  • 规格图表
  • 实拍视频
    • 商品名称: (NLF4 / NLF5)三合一整平送料机
    • 商品编号: 1100350438210424832

    本机适用 :

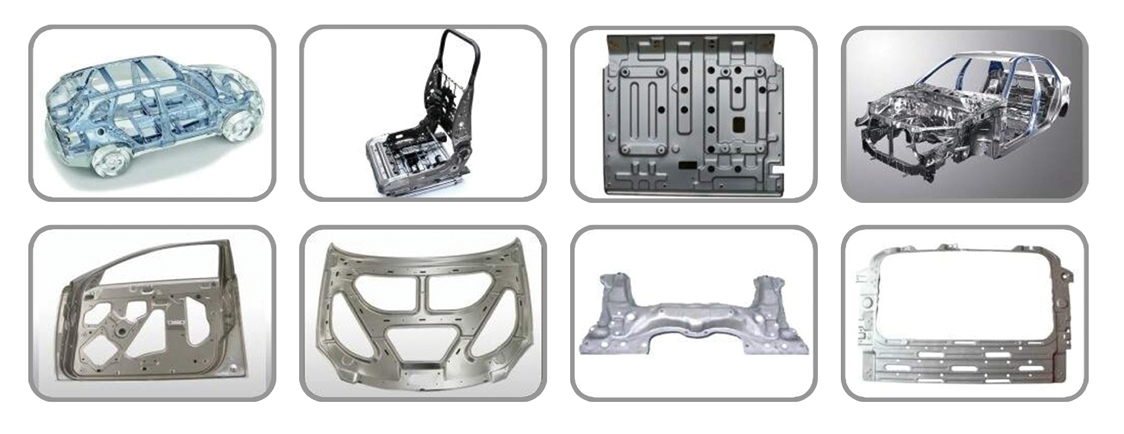

    1.各类型高张力钢板之製品,如各种汽车零件。

    2.可搭配机械手或其他周边连线使用。

    可依客户需求特殊设计。



  • NLF4规格表

    规格(↓) / 产品型号(→)

    NLF4-400

    NLF4-500

    NLF4-600

    NLF4-700

    NLF4-800

    NLF4-1000

    NLF4-1800

    料宽(mm)

    90 ~ 400

    90 ~ 500

    90 ~ 600

    90 ~ 700

    90 ~ 800

    90 ~ 1000

    90 ~ 1800

    料厚(mm)

    1.0 ~ 8.0

    最大料宽下之料厚范围
    (mm)

    W

    400

    500

    600

    700

    800

    1000

    1800

    T

    1.0 ~ 6.5

    1.0 ~ 6.0

    1.0 ~ 5.0

    1.0 ~ 4.0

    1.0 ~ 3.5

    1.0 ~ 3.0

    1.0 ~ 2.0

    最大料厚下之最大料宽
    (mm)

    T

    8

    W

    200

    最大料重(kg)

    5000

    7000

    10000

    15000

    料架马达(HP)

    3

    5

    7.5

    10

    伺服马达(KW)

    AC 7.5

    AC 11

    AC 15

    捲料內径(mm)

    480 ~ 520

    Ø 508

    Ø 610

    最大捲料外径(mm)

    1500

    最大速度(M/min)

    15

    气压放松最快速度

    50 SPM

    标准送料精度(mm)

    ± 0.20 ( 模具需具定位销 )

    整平滚轮(mm)

    Ø 96 x 7、上 4 / 下 3 ( Upper 4 / Lower 3 )

    送料滚轮(mm)

    Ø 144 x 4 ( 2Sets )

    标准送料高度(mm)

    1100 ± 100

    料架扩张方式

    油压式

    料架动力方式

    主动式

    料架感应方式

    光电感应

    适应材质

    SPCC

    材质表面处理

    空气压力

    5 kg/cm²

    台车

    选配



    NLF4矫正能力表

    型号(↓) / 宽度(↘) / 厚度(→)

    2

    2.5

    3

    3.5

    4

    5

    6

    6.5

    7

    8

    NLF4-400

    400

    300

    200

    NLF4-500

    500

    400

    300

    200

    NLF4-600

    600

    500

    400

    300

    200

    NLF4-700

    700

    600

    500

    400

    300

    200

    NLF4-800

    800

    700

    600

    500

    400

    300

    200

    NLF4-1000

    1000

    800

    700

    600

    500

    400

    300

    200

    NLF4-1800

    1800

    1520

    1000

    800

    700

    600

    500

    400

    300

    200

    注:

    1.矫正能力图表以 (SPCC) 之抗张强度 28-40kgf/mm² (JIS G3141) 做基准

    2.SUS304-1/4H (抗张强度 52kgf/mm²,硬度 HRB90°以下 -JIS G4305),材料宽度最大为上表之 1/2



    NLF5规格表

    规格(↓) / 产品型号(→) NLF5-400 NLF5-500 NLF5-600 NLF5-700 NLF5-800 NLF5-1000 NLF5-1800
    料宽(mm) 90 ~ 400 90 ~ 500 90 ~ 600 90 ~ 700 90 ~ 800 90 ~ 1000 90 ~ 1800
    料厚(mm) 1.0 ~ 10.0
    最大料宽下之料厚范围
    (mm)
    W 400 500 600 700 800 1000 1800
    T 1.0 ~ 8.0 1.0 ~ 7.0 1.0 ~ 6.5 1.0 ~ 6.0 1.0 ~ 5.0 1.0 ~ 4.0 1.0 ~ 2.5
    最大料厚下之最大料宽
    (mm)
    T 10
    W 200
    最大料重(kg) 5000 7000 10000 15000
    料架马达(HP) 3 5 7.5 10
    伺服马达(KW) AC11~22
    捲料內径(mm) 480 ~ 520 Ø 508
    Ø 610
    最大捲料外径(mm) 1500
    最大速度(M/min) 12
    气压放松最快速度 50 SPM
    标准送料精度(mm) ± 0.20 ( 模具需具定位销 )
    整平滚轮(mm) Ø 120 x 7、上 4 / 下 3 ( Upper 4 / Lower 3 )
    送料滚轮(mm) Ø 180 x 4 ( 2Sets )
    标准送料高度(mm) 1100 ± 100
    料架扩张方式 油压式
    料架动力方式 主动式
    料架感应方式 光电感应
    适应材质 SPCC
    材质表面处理
    空气压力 5 kg/cm²
    台车 选配



    NLF5矫正能力表

    型号(↓) / 宽度(↘) / 厚度(→) 2.5 3 4 5 6 6.5 7 8 9 10
    NLF5-400 400 300 200
    NLF5-500 500 400 300 200
    NLF5-600 600 500 400 300 200
    NLF5-700 700 600 500 400 300 200
    NLF5-800 800 700 600 500 400 300 200
    NLF5-1000 1000 800 700 600 500 400 300 200
    NLF5-1800 1800 1600 1200 800 700 600 500 400 300 200

    注:

    1.矫正能力图表以 (SPCC) 之抗张强度 28-40kgf/mm² (JIS G3141) 做基准

    2.SUS304-1/4H (抗张强度 52kgf/mm²,硬度 HRB90°以下 -JIS G4305),材料宽度最大为上表之 1/2
